El caudalímetro ultrasónico de montaje en pared Tipo U3000 / U4000 de Georg Fischer (+GF+) es un sistema de medición de flujo no intrusivo (Clamp-On) de alta precisión, que opera mediante el principio de tiempo de tránsito para evaluar el caudal de líquidos limpios desde el exterior de la conducción.
💪 Tecnología de Tiempo de Tránsito para Líquidos Limpios
Este equipo es la solución ideal para optimizar procesos e instrumentar plantas en marcha sin necesidad de interrumpir el flujo ni cortar las líneas hidráulicas:
Especializado en fluidos limpios: Optimizado para el monitoreo de agua potable, agua desmineralizada, fluidos de refrigeración, productos químicos filtrados y aceites ligeros.
Instalación externa no invasiva: Los transductores se abrazan externamente a la tubería, garantizando cero pérdidas de carga, cero riesgos de fuga y una higiene total en el proceso.
Registrador de datos avanzado (Modelo U4000): El módulo superior U4000 incorpora un data logger integrado para el almacenamiento masivo de lecturas, facilitando el diagnóstico y las auditorías de consumo en planta.
🔌 Conectividad Multiprotocolo y Gestión de Datos
Su robusta electrónica ofrece una interfaz de comunicación sumamente versátil para integrarse a cualquier sistema SCADA o laptop de diagnóstico:
Salidas y puertos de datos: Equipado con salidas analógicas tradicionales de 4 – 20 mA, salidas de pulso/frecuencia para totalización, y puertos digitales RS232 y USB para una descarga directa de reportes.
Alimentación flexible: Diseño electrónico compatible con alimentación estándar de baja tensión (24 V CC) o rangos alternos industriales de 86 a 240 V CA.
📐 Rangos Dinámicos y Compatibilidad de Tuberías
Una herramienta de amplio espectro diseñada para cubrir desde líneas de distribución internas hasta grandes troncales de infraestructura:
Rango de velocidad de flujo: Excelente respuesta dinámica capaz de registrar velocidades fluidodinámicas que van desde 0.1 m/s hasta los 20 m/s.
Escala de diámetros: Apto para instalarse firmemente en tuberías desde d13 hasta d2000 (DN10 a DN2000), adaptándose a múltiples materiales industriales.
El caudalímetro Doppler ultrasónico Tipo UD2100 de Georg Fischer (+GF+) es un sistema de medición de flujo no intrusivo (Clamp-On) de alta ingeniería, diseñado específicamente para calcular el caudal desde el exterior de la tubería en fluidos con alta carga de sólidos suspendidos o aireación.
💪 Tecnología Doppler Ideal para Fluidos Sucios y Lodos
A diferencia de los medidores ultrasónicos convencionales que fallan ante la presencia de partículas, el principio Doppler utiliza los elementos en suspensión para realizar una lectura exacta:
Especializado en medios complejos: Optimizado para la medición en agua residual, lodos industriales, pulpas mineras, líquidos viscosos y fluidos aireados con microburbujas.
Instalación sin cortes (Clamp-On): Los sensores se montan externamente sobre la superficie de la tubería, eliminando la necesidad de perforar, detener el proceso o arriesgarse a fugas químicas.
Gestión de datos autónoma: Incorpora un registrador de datos (data logger) integrado para almacenar el historial de flujos y facilitar auditorías de consumo en la planta.
🔌 Conectividad Avanzada y Alimentación Universal
Equipado con una electrónica flexible para adaptarse tanto a la red eléctrica disponible como a los protocolos de control modernos:
Salidas industriales múltiples: Proporciona de forma simultánea señales de 4 – 20 mA, salidas de pulso/frecuencia para totalización y comunicación digital Modbus para redes RTU.
Opciones de energía: Arquitectura versátil compatible con alimentación de baja tensión de 24 V CC o voltajes alternos universales de 86 a 240 V CA.
📐 Rangos de Operación y Dimensiones de Tubería
Un equipo de amplio espectro capaz de adaptarse desde líneas de dosificación pequeñas hasta grandes acueductos de infraestructura:
Rango de velocidad de flujo: Capacidad analítica para registrar velocidades fluidodinámicas desde 0.03 m/s hasta 12.2 m/s.
Compatibilidad de diámetros: Apto para instalarse en tuberías que van desde d16 hasta los d4000 (DN15 a DN4000), cubriendo prácticamente cualquier necesidad del sector industrial y de saneamiento.

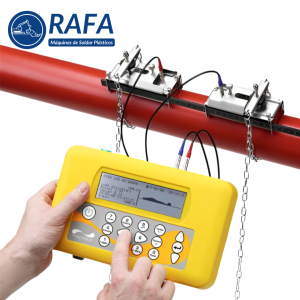

El caudalímetro ultrasónico portátil Tipo PF220 / PF330 de Georg Fischer (+GF+) es un sistema de medición de flujo itinerante y no intrusivo (Clamp-On), diseñado específicamente para realizar auditorías energéticas, verificaciones de balance hídrico y diagnósticos en campo sin interrumpir el servicio.
💪 Máxima Portabilidad y Medición de Tiempo de Tránsito
La herramienta definitiva para ingenieros de procesos y empresas supervisoras que requieren verificar caudales en múltiples puntos de una instalación:
Diseño móvil y autónomo: Equipado con una batería interna recargable de larga duración, además de permitir la conexión directa a redes de corriente alterna de 110 a 240 V CA.
Monitoreo de fluidos limpios: Opera mediante el principio de tiempo de tránsito, ideal para inspeccionar líneas de agua potable, agua ultra pura, sistemas de refrigeración y químicos filtrados.
Data Logger para auditorías (Modelo PF330): La versión avanzada PF330 incorpora un registrador de datos integrado para almacenar masivamente las lecturas y exportarlas fácilmente para reportes técnicos.
🔌 Conectividad Práctica y Salidas de Señal
Su unidad electrónica portátil facilita tanto la transferencia de datos histórica como la integración temporal con sistemas de registro de campo:
Puertos de comunicación: Dispone de una salida analógica tradicional de 4 – 20 mA para verificación de lazo y un puerto USB dedicado para una descarga rápida de datos hacia cualquier computadora.
📐 Rangos de Operación y Escala de Diámetros
Un instrumento sumamente versátil que se adapta en minutos a una inmensa variedad de tamaños y materiales de tubería:
Rango de velocidad de flujo: Capacidad para medir con precisión velocidades fluidodinámicas desde 0.1 m/s hasta los 20 m/s.
Compatibilidad universal: Los transductores externos se ajustan firmemente a tuberías que van desde d13 hasta d2000 (DN10 a DN2000), cubriendo desde líneas de dosificación hasta matrices principales.
El medidor de caudal y calor ultrasónico U1000 V2 de Georg Fischer (+GF+) es una solución integrada y no intrusiva (Clamp-On) diseñada para evaluar simultáneamente el flujo volumétrico y la transferencia de energía térmica en sistemas de fluidos limpios.
💪 Medición de Energía Térmica y Flujo sin Contacto
Optimizado para aplicaciones de gestión energética, este dispositivo permite calcular el consumo de calor o refrigeración sin necesidad de intervenir mecánicamente las líneas:
Control de energía térmica (Calor): Ideal para el balance y auditoría en sistemas de agua helada (Chillers), circuitos de calefacción centralizada, intercambiadores de calor y torres de enfriamiento.
Principio de tiempo de tránsito: Evaluación ultra precisa basada en ultrasonido, recomendada para agua potable, agua de proceso filtrada y mezclas de agua con glicol.
Montaje externo simplificado: Se instala firmemente por el exterior de la tubería en pocos minutos, eliminando paradas de planta, riesgos de fugas y costos de ingeniería complejos.
🔌 Integración Digital y Protocolos de Control
Equipado con una electrónica moderna y compacta que facilita su conexión a sistemas de automatización de edificios (BMS) y salas de control:
Salidas industriales versátiles: Proporciona señales analógicas de 4 – 20 mA, salidas de pulso/frecuencia para totalización y comunicación digital nativa bajo protocolo Modbus RTU.
Alimentación en baja tensión: Diseñado para operar de manera segura con un rango de alimentación eléctrica de 12 a 24 V CC.
📐 Rangos Dinámicos y Cobertura de Tuberías
Un instrumento compacto y eficiente calibrado para redes de distribución internas y comerciales:
Rango de velocidad de flujo: Excelente sensibilidad lineal capaz de registrar velocidades fluidodinámicas desde 0.1 m/s hasta 10 m/s.
Compatibilidad de diámetros: Diseñado específicamente para optimizar tuberías medianas con rangos de tamaño exterior desde d22 hasta d180.
