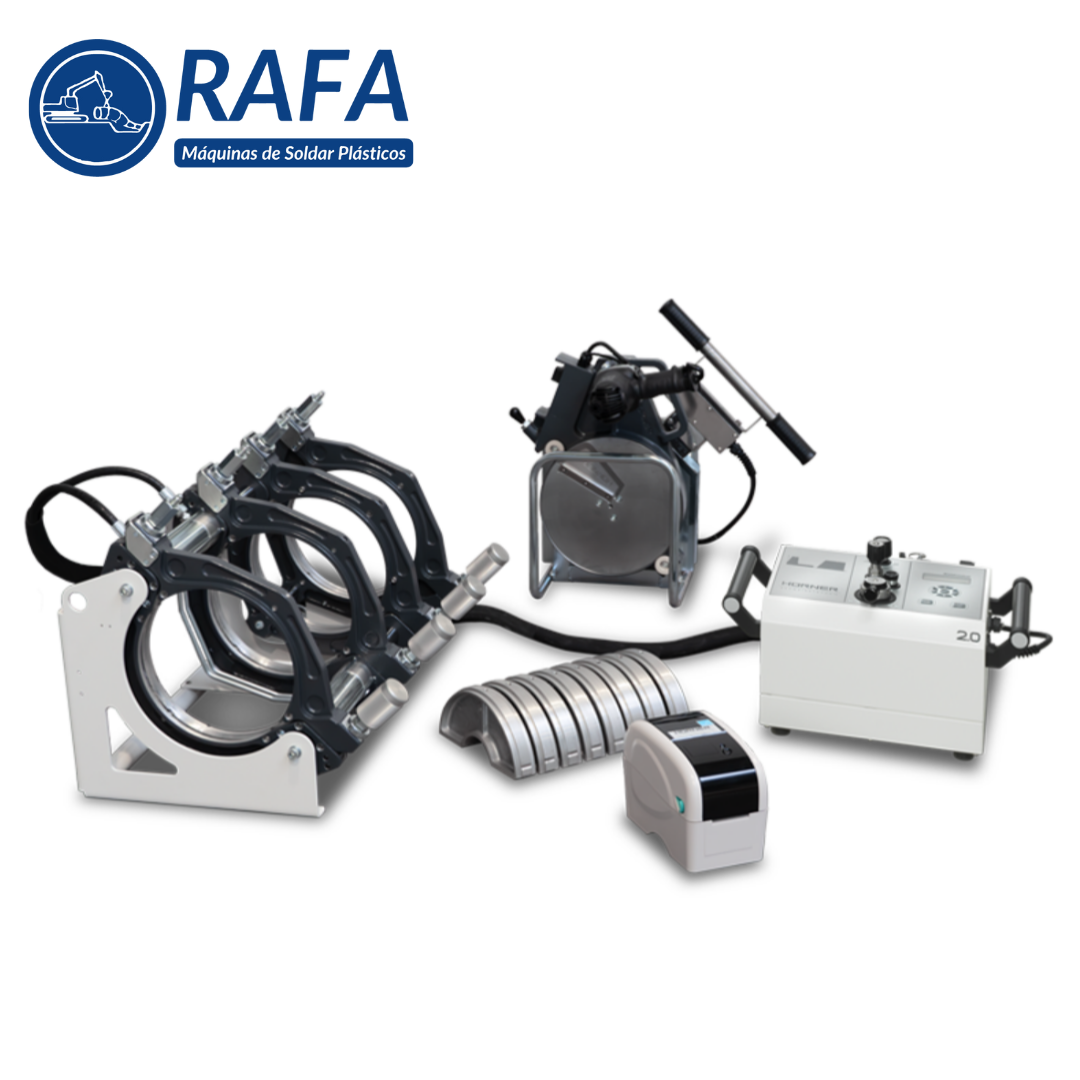

MÁQUINA DE TERMOFUSIÓN LI-LÍNEA WELDCONTROL

La manipulación de la máquina HÜRNER 4-3-2 WeldControl es única y permite un enfoque de la soldadura que no existe en ningún otro sistema. El operario aprovecha la asistencia de la unidad de control hidráulico que actúa de forma interactiva o selecciona el modo manual para soldar “a mano”.

El modo de WeldControl guía al operario a través del proceso de soldadura una vez que se hayan entrado o confirmado los parámetros del tubo. Se monitoriza la manipulación del operario y se elabora un protocolo del proceso completo. Sin embargo, la máquina WeldControl ofrece más que unos ajustes preestablecidos: facilita el trabajo reduciendo automáticamente las presiones cuando esté en el automode, por ejemplo. Los protocolos de soldadura incluyen la información completa requerida por la norma ISO sobre trazabilidad.

En el modo manual, la pantalla cambia y funciona como un manómetro digital. Visualiza la presión de soldadura y la temperatura de la placa calefactora; toda la información está disponible en la pantalla.

Protocolos automáticos
10 000 soldaduras

Introducción de datos
Modo WeldControl:
Transpondedor RFID, escáner o manualmente
Mode manual:
Regulación manual de la temperatura

Funcionalidades de sistema
Automodo, introducción manual de los parámetros de soldadura, funcionamiento manómetro (presiones, temperaturas)

Monitorización de la soldadura
Presiones y tiempos de soldadura, temperatura ambiente, control de la memoria, temperatura del dispositivo, temperatura del elemento calefactor

Trazabilidad conforme con la normativa ISO 12176
Número de obra alfanumérico de 32 dígitos, código del soldador según ISO, código HÜRNER del soldador, 1° dato adicional (a definir por el usuario) con 20 dígitos alfanuméricos, 2° dato adicional (a definir por el usuario) con 15 dígitos alfanuméricos, datos ISO: código de accesorio, 1° y 2° código de tubo, longitud de los tubos, datos meteorológicos, número de soldadura, empresa instaladora, número de inventario

Normativas de soldadura
DVS, WIS, SEDIGAS, UNI y otras sobre consulta

Transmisión de datos
Puerto USB para la transmisión de los datos de soldadura en formato PDF como informe corto o largo a una memoria USB o a una impresora de etiquetas, incluyendo el menú de impresión de etiquetas; también se pueden transferir en formato DataWork de HÜRNER, con un amplio menú de descarga que incluye la selección de datos según fecha, el número de obra y descarga de todos los informes en la memoria

Varios
Cambio fácil de modo a modo, WeldControl o manual, con combinación de teclas; ViewWeld: visualización de los informes en pantalla en lugar de la impresión

Unidad hidráulica y de mando
Una sola alimentación suficiente, todos componentes electrónicos conectados a la unidad hidráulica; regulación automática de la temperatura del elemento calefactor según las normativas nacionales; sistema hidráulico colocado en la carcasa de acero con un peso de sólo 19,5 kg (hasta DE 355 mm); presión máx. con versión hasta DE 355 mm 130 bar; DE 500 – 630 mm 150 bar; DE 800 – 1600 mm 220 bar
